一、減震器的功用
許多精密機械與儀器在工作過程中經常受到振動的作用。振動雖然有有利的一面(如可減少支承的摩擦阻力等)，但在大多數情況下，振動是有害的，它使儀器的指示不正常并降低儀表指示精度，污染工作環境并位操作者容易疲勞，影響工作效率，有時甚至產生過大的動態應力，加劇零件的磨損，位零件疲勞損壞。故對有害振動，應采取有效的減振措施，消除或減小振動的影響。
1)隔離振動源，減小振動源傳出的振動又稱積極隔娠。

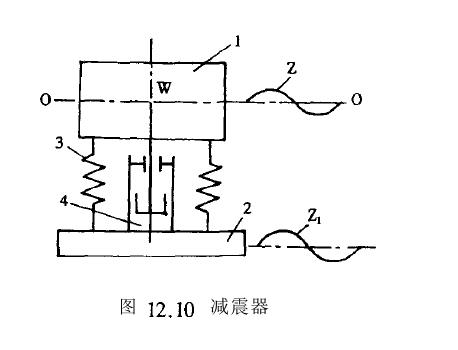

2)隔離需要防娠的精密機械與儀器、儀表，減小振動源傳入的娠冰又稱消極隔娠入常用的減振措施為消極隔娠。即在儀器儀表和基座之間加入一種具有彈性的裝置，與儀器儀表組成一個隔娠系統，以隔離或減弱外界振動，這種裝置稱為減震器。減震器變形時，吸收能量控傳給儀器儀表的動負荷顯著減小。
二、減震器的類型及選用
儀器儀表中常用的減震器分為彈簧減震器和橡膠減震器兩大類
1．彈簧減震器

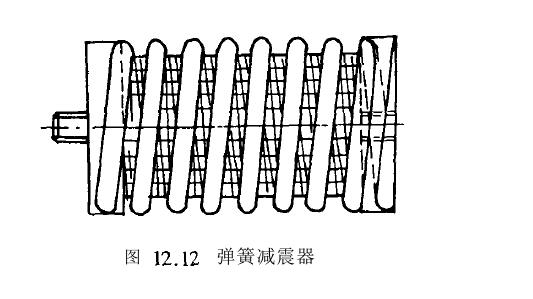

彈簧減震器如圖12．12所示。由于彈簧材料的內摩擦很小，對系統的固有振動衰減很慢，所以一般不單獨用彈簧作減震器，通常在彈簧減震器中裝上鋼絲網或填充卷狀的鋼絲網，以增大阻尼作用。鋼絲彈簧減震器對頻率較低的干擾振動有良好的減震效果。實驗表明：彈簧減震器的動剛度基本上等于其靜剛度。
2．橡膠減震器

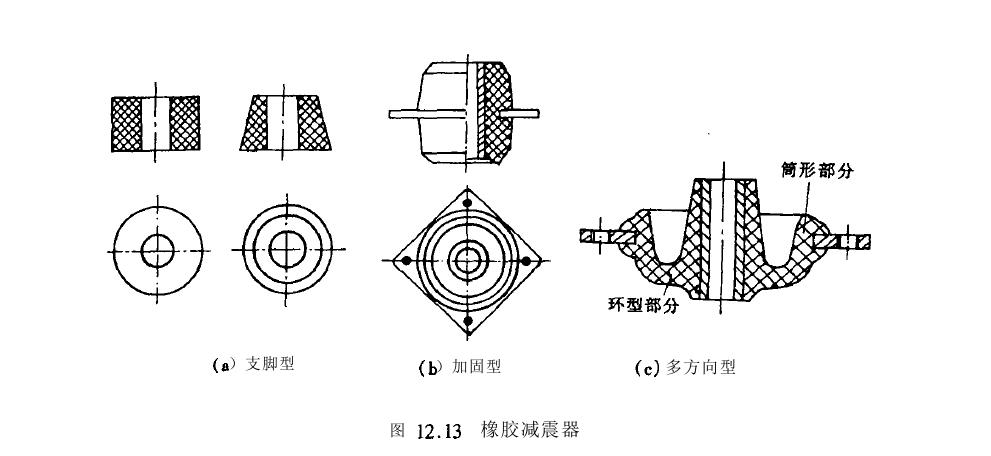

橡膠是一種高分子材料，其靜態彈性模量與動態彈性模量差別較大，所以橡膠的靜態剛度與動態剛度也有較大差別，通常動態剛度為靜態剛度的2.2、2.8倍。橡膠減震器如圖12.13所示，其中團a偽支腳型減震論。圖12.12為加固型減震洛歐c斯示是經過特殊設計，能在幾個方向上隔振的減震器，圖中的環型部分可隔離軸向振動，而簡形部分則可以隔離平面上的振動和擺動，從而簡化了隔振系統的結構。橡膠減震器除了具有良好的彈性外，還具有一定的阻尼作用(具有較大的內摩擦)。橡膠減震器的缺點是橡膠的彈性隨環境溫度的變化而改變，當溫度降低時，隔振系數n

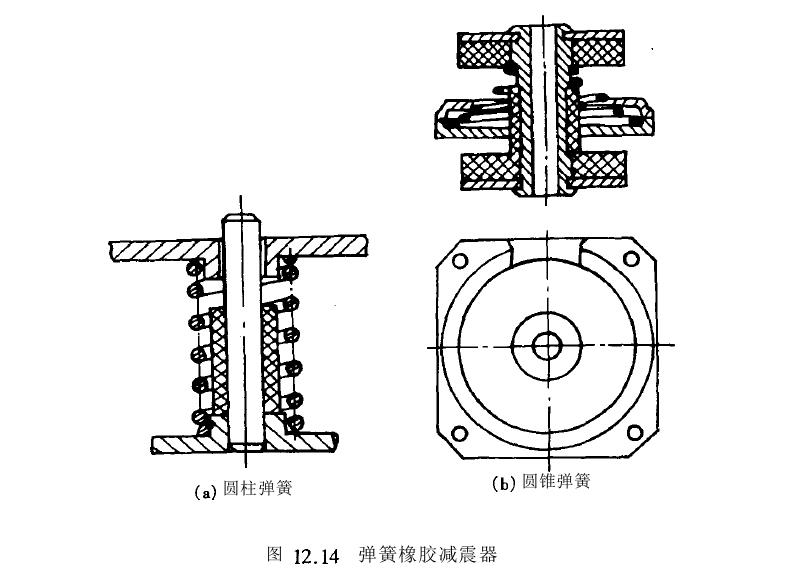

將增大，3溫度在—5rc。—6Pc時，橡膠己變得很硬，失去了減震作用。將彈簧和橡膠組合在一起，就可構成彈簧橡膠減震器，彈簧用于承受載荷，而橡膠只起阻尼作用。圖12．14(a)所示為圓柱螺旋彈簧橡膠減震器脾簧隔振。

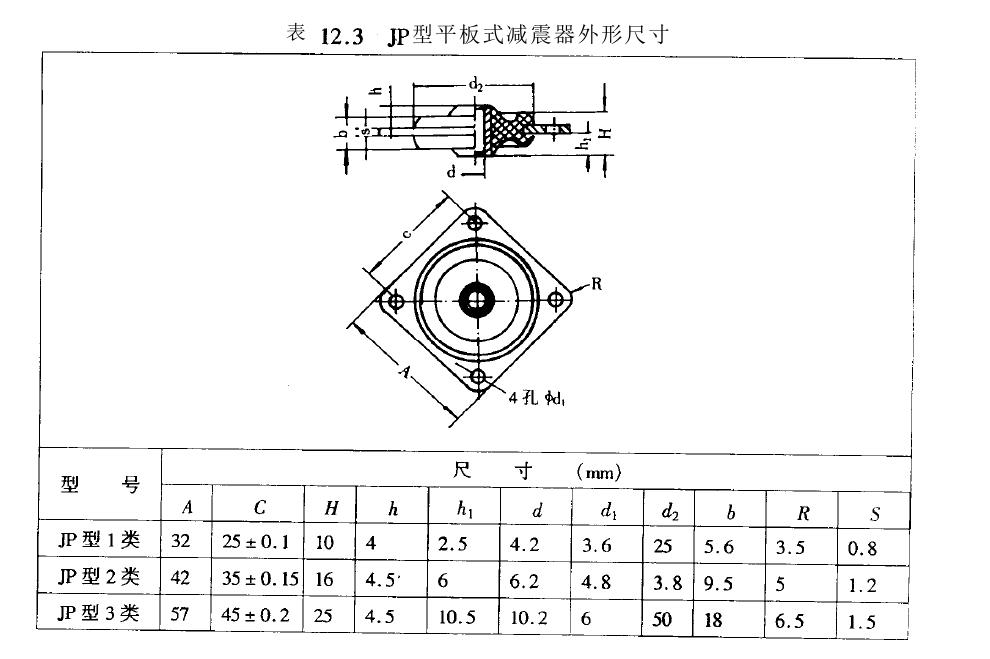

受較強的沖擊裁荷。歐b)所示為圓錐螺旋彈簧橡膠減震器，它適用于機械的質量(或重量)可變的情況；當機械的重量增加時，彈簧直徑較大的簧圈與底面接觸，有效圈數減少，剛度增大，因而可使隔振系統的固有頻率基本保持不變。減震器是通用部件，由專業化工廠生產，有多種形式和規格供用戶選用。選用時，除了減震器的動剛度應滿足使用要求外，還應使每個減震器所承受的最大載荷低于其額定裁荷。表12．1—表12．4是常用的支腳形和平板式橡膠減震器的規格及性能。http://www.scmxjs.cn
